Как проектируется геотермальное отопление для дома или коммерческого объекта?
Проектирование геотермального отопления начинается не с выбора теплового насоса, а с определения реальной тепловой нагрузки здания. Специалисты анализируют площадь и назначение помещений, материалы стен, кровли и перекрытий, качество утепления, площадь остекления, высоту потолков, режим проживания и требуемую температуру в каждой зоне. На основании этих данных рассчитываются теплопотери здания и необходимая тепловая мощность оборудования. Такой подход позволяет избежать как недостатка тепла в морозы, так и переплаты за чрезмерно мощный тепловой насос.
Далее определяется тип грунтового контура: горизонтальный, вертикальный или комбинированный. Горизонтальный коллектор требует свободной площади участка, а вертикальные зонды устанавливаются в скважинах и подходят для объектов с ограниченной территорией. При выборе схемы учитываются состав грунта, уровень грунтовых вод, глубина промерзания, возможность проведения буровых работ и расположение существующих коммуникаций. Для внутренней системы выполняется гидравлический расчет, подбираются диаметры труб, циркуляционный насос, расширительный бак, группа безопасности, распределительный коллектор и запорная арматура.
Отдельно формируется температурный график. Он показывает, при каких температурах подающего трубопровода система будет обеспечивать комфорт внутри здания. Геотермальный тепловой насос наиболее эффективно работает с низкотемпературными отопительными приборами: водяным теплым полом, фанкойлами, отопительными конвекторами увеличенной площади. Радиаторы отопления также могут использоваться, если они рассчитаны на подходящий температурный режим. В проект закладываются термостатические клапаны, балансировочные клапаны, автоматический воздухоотводчик, грязевик, фильтр грубой очистки, подпитка системы и обратный клапан. На выходе заказчик получает согласованную схему, спецификацию оборудования, трассировку трубопроводов и понятный план монтажных работ.
Какие виды грунтового контура применяются при монтаже геотермального отопления?

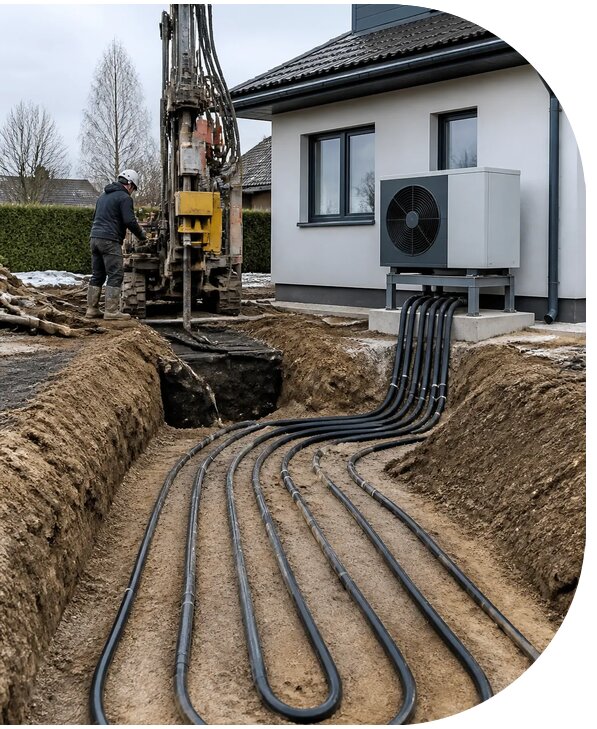

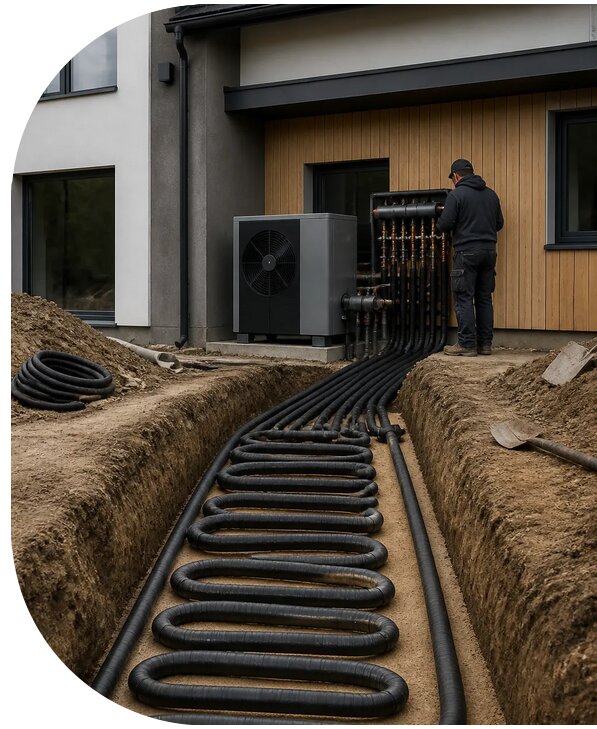

При монтаже геотермального отопления применяются горизонтальные коллекторы, вертикальные геотермальные зонды и комбинированные решения. Горизонтальная схема предусматривает укладку труб на глубине ниже уровня сезонного промерзания. Она подходит для участков с достаточной площадью и позволяет обойтись без большого количества глубоких скважин. Перед началом работ оценивается рельеф, состав грунта, наличие деревьев, дорожек, фундамента, септика и других подземных объектов. После укладки коллектора участок можно восстановить, однако размещать над ним капитальные постройки и глубококорневые растения обычно не рекомендуется.
Вертикальный контур состоит из нескольких скважин, в которые опускаются зонды из прочной полиэтиленовой трубы. Скважины занимают небольшую площадь, поэтому такой вариант часто выбирают для частных домов на компактных участках, офисных зданий, гостиниц, производственных и складских объектов. Количество и глубина скважин определяются расчетной тепловой нагрузкой, теплопроводностью грунта, режимом эксплуатации и необходимой тепловой мощностью. После монтажа зонды соединяются с коллекторным узлом, а затем подключаются к тепловому насосу.
В контуре циркулирует незамерзающий теплоноситель, который переносит низкопотенциальное тепло грунта к испарителю оборудования. Все соединения должны быть надежными, защищенными от механических повреждений и доступными для контроля. При прокладке используются трубы подходящего диаметра, теплоизоляция, колодцы или технические узлы для обслуживания. Внутри здания устанавливаются фильтр грубой очистки, грязевик и запорная арматура, предотвращающие попадание загрязнений в теплообменник. Конкретный вариант выбирается после инженерных изысканий, расчета теплопотерь здания и оценки условий на объекте в Ейске.
Как подключается тепловой насос к внутренней системе отопления?
Подключение геотермального теплового насоса выполняется как единая инженерная система, в которой наружный грунтовый контур передает энергию оборудованию, а тепловой насос отдает ее отоплению и, при необходимости, системе горячего водоснабжения. Работы начинаются с подготовки технического помещения. Для оборудования предусматриваются ровное основание, достаточное пространство для обслуживания, надежное электропитание, отвод конденсата и возможность безопасного подключения трубопроводов. После установки теплового насоса специалисты подключают первичный контур, отопительную систему и накопительный бойлер.
От теплового насоса прокладывается подающий трубопровод к распределительному коллектору. От коллектора тепло распределяется по отдельным контурам здания: теплым полам, радиаторам отопления, отопительным конвекторам или фанкойлам. На каждой ветви устанавливаются запорная арматура и балансировочные клапаны. Они позволяют отключать отдельные помещения, регулировать расход теплоносителя и выполнять техническое обслуживание без остановки всей системы. Для стабильной циркуляции подбирается циркуляционный насос с учетом длины труб, сопротивления фитингов, перепада высот и требуемого расхода.
В системе предусматриваются расширительный бак, группа безопасности, автоматический воздухоотводчик, манометр, предохранительный клапан, грязевик и фильтр грубой очистки. Для заполнения и корректировки давления организуется подпитка системы, а обратный клапан предотвращает нежелательное движение теплоносителя в обратном направлении. Все элементы размещаются с учетом доступа для осмотра и замены. Далее выполняются промывка, опрессовка, удаление воздуха, проверка герметичности и настройка автоматики.
На этапе пусконаладки задается температурный график, проверяется работа защит, регулируется тепловая мощность и контролируется фактическая температура в помещениях. Если используются радиаторы отопления, проверяется их соответствие низкотемпературному режиму. Термостатические клапаны помогают поддерживать заданный микроклимат и снизить расход электроэнергии. Стоимость комплексного решения рассчитывается после обследования объекта, проектирования и подбора оборудования, ориентировочная цена отдельных монтажных работ может начинаться от 154590 руб/м².
Как геотермальное отопление работает при сильных морозах и насколько экономично?
Геотермальное отопление использует стабильную температуру грунта на глубине и не зависит напрямую от резких изменений температуры воздуха. В холодный период грунтовый контур отбирает низкопотенциальное тепло, которое тепловой насос повышает до уровня, необходимого для отопления здания. Эффективность системы определяется не только характеристиками насоса, но и правильным расчетом теплопотерь здания, длиной коллектора, качеством монтажа, температурой подачи и состоянием отопительных приборов. Поэтому перед установкой обязательно рассчитываются тепловая нагрузка и тепловая мощность для расчетной наружной температуры.
Наиболее экономичная работа достигается при низкотемпературном отоплении. Водяной теплый пол, крупные отопительные конвекторы и правильно подобранные радиаторы отопления позволяют поддерживать комфорт при умеренной температуре подачи. Чем меньше разница между температурой грунтового контура и температурой подающего трубопровода, тем выше коэффициент преобразования и ниже потребление электроэнергии. Автоматика регулирует работу компрессора, циркуляционного насоса и вспомогательных элементов в зависимости от наружной температуры, температуры внутри помещений и заданного температурного графика.
Для снижения затрат применяются погодозависимое управление, зонирование, термостатические клапаны, балансировочные клапаны и корректная настройка распределительного коллектора. При этом нельзя искусственно уменьшать расход теплоносителя в отдельных контурах без учета гидравлического расчета, поскольку это приводит к нарушению циркуляции и снижению эффективности. Группа безопасности, расширительный бак, автоматический воздухоотводчик, грязевик и фильтр грубой очистки поддерживают надежность системы, а регулярная проверка давления и состояния теплоносителя помогает избежать аварийных ситуаций.
Геотермальный комплекс способен работать как основной источник тепла, но для отдельных объектов проектом может предусматриваться резервный электрический нагреватель или другой источник. Это особенно актуально при нестандартных режимах эксплуатации, резком увеличении тепловой нагрузки или необходимости быстрого прогрева помещений. Реальная экономия зависит от утепления, площади, тарифа на электроэнергию и режима проживания. В сентябре специалисты могут уточнить исходные данные объекта и подготовить расчет с учетом его фактических условий.
Что входит в монтаж геотермального отопления под ключ и как проводится пусконаладка?
Монтаж геотермального отопления под ключ включает комплекс земляных, буровых, сантехнических, электротехнических и пусконаладочных работ. Сначала выполняется обследование объекта, уточняются теплопотери здания, места размещения оборудования и трассы коммуникаций. Затем подготавливается рабочая схема, определяется тепловая мощность, рассчитываются тепловая нагрузка и параметры грунтового контура. На этом этапе также выбираются отопительные приборы, объем буферной емкости, диаметр труб, циркуляционный насос и состав защитной автоматики.
Наружная часть работ может включать бурение скважин или разработку траншей для горизонтального коллектора, укладку зондов, монтаж коллекторных узлов, прокладку труб к техническому помещению и восстановление территории. Внутри здания устанавливаются тепловой насос, расширительный бак, группа безопасности, распределительный коллектор, фильтр грубой очистки, грязевик, автоматический воздухоотводчик, обратный клапан и запорная арматура. К подающему трубопроводу подключаются контуры теплого пола, радиаторы отопления, отопительные конвекторы или другие потребители тепла. На ветвях монтируются балансировочные клапаны и термостатические клапаны для регулирования температуры.
После завершения монтажа система промывается, заполняется расчетным теплоносителем и подвергается опрессовке. Проверяются герметичность соединений, работа подпитки системы, давление в расширительном баке, функционирование предохранительного клапана и корректность удаления воздуха. Электрическая часть тестируется отдельно: проверяются защитные автоматы, заземление, датчики, контроллер и аварийное отключение. Затем выполняется пробный запуск геотермального контура и теплового насоса.
На пусконаладочном этапе устанавливается температурный график, настраивается погодозависимая автоматика, выполняется гидравлический расчет фактических расходов и балансировка всех отопительных ветвей. Специалисты контролируют нагрев помещений, стабильность давления, работу компрессора и циркуляционного насоса. После передачи системы заказчику предоставляются рекомендации по эксплуатации и обслуживанию. Компания АПаруса-Еск работает с 2014 года, с 2014 года по 2026 выполнено более 2216 заказов. При заказе услуги под ключ скидка от 15 процентов. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Для уточнения исходных данных отправьте запрос КП Бориславу Федоровичу или позвоните по номеру +7 931 7-38-64.
